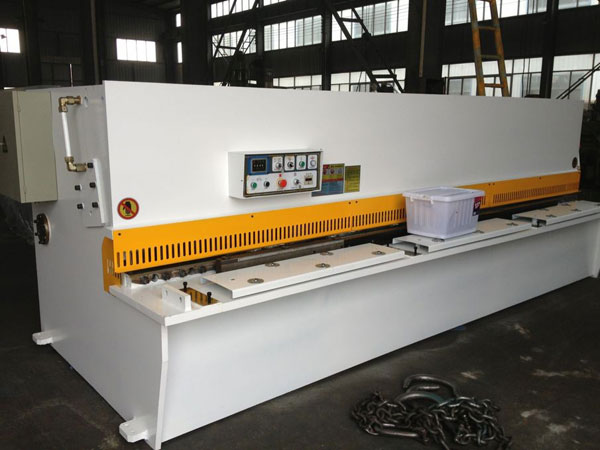

QC12K系列數控液壓擺式剪板機
|
|
所屬分類： 剪板機系列編 號： 4040001435規 格：詳細規格面議 型 號：詳細型號面議 產品價格： 面議 |
1、機器為全鋼焊接機構，液壓上傳動，振動消除應力，機器強度高、剛性好。液壓擺式剪板機是通過采用主油缸（固定在墻板上）做向下剪切運動、氮?dú)飧谆爻蹋虼撕?jiǎn)化液壓系統、運行更穩定。擺式剪板機的上刀架在剪切過程中繞一固定軸線作圓弧擺動，通過杠桿作用，支點受力小，可提高剪切刃壽命、機器壽命，整機結構緊湊，并能無極調節上刀架的行程量，大大提高工作效率。
2、后擋料尺寸及剪切次數有數字顯示裝置。上下刀片刃口間隙調整由指示牌指示，調節輕便快捷。
3、采用防護柵與電器箱聯鎖人生安全保護裝置。
4、采用先進的集成式液壓系統，可靠性好。
配套系統
1、電氣控制主要電器元件由施耐德生產。
2、刀片由上海機械廠生產的“上刀牌”刀片（6CrW2Si）。
3、液壓泵采用航天標準低噪音內嚙合齒輪泵NT3系列（上海誠捷）。
4、油缸密封件由日本華爾卡公司生產。
5、數顯采用溫州大華，編碼器日產。
液壓擺式剪板機(QC12Y)參數：
|
型號 |
剪板尺寸 |
剪切角 |
行程次數 |
后擋料范圍 |
主電機 |
外形尺寸 |
|
（T×W）（mm） |
（°） |
time/min |
mm |
kw |
mm |
|
QC12Y4×3200 |
4×3200 |
1°30’ |
18 |
20-600 |
5.5 |
3840×1675×1600 |
|
QC12Y6×2500 |
6×2500 |
1°30’ |
18 |
20-600 |
7.5 |
3130×1530×1600 |
|
QC12Y6×3200 |
6×3200 |
1°30’ |
14 |
20-600 |
7.5 |
3840×1675×1620 |
|
QC12Y6×4000 |
6×4000 |
1°30’ |
14 |
20-600 |
7.5 |
4630×1850×1700 |
|
QC12Y6×5000 |
6×5000 |
1°30’ |
10 |
20-800 |
18.5 |
5660×2050×1950 |
|
QC12Y6×6000 |
6×6000 |
1°30’ |
10 |
20-800 |
18.5 |
6700×2300×2300 |
|
QC12Y8×2500 |
8×2500 |
1°30’ |
14 |
20-600 |
11 |
3130×1530×1600 |
|
QC12Y8×3200 |
8×3200 |
1°30’ |
10 |
20-600 |
11 |
3840×1675×1620 |
|
QC12Y8×4000 |
8×4000 |
1°30’ |
8 |
20-600 |
11 |
3840×1850×1700 |
|
QC12Y8×5000 |
8×5000 |
1°30’ |
7 |
20-800 |
18.5 |
4630×2050×1950 |
|
QC12Y8×6000 |
8×6000 |
1°30’ |
6 |
20-800 |
18.5 |
6750×2330×2230 |
|
QC12Y10×2500 |
10×2500 |
1°30’ |
14 |
20-800 |
15 |
3130×1580×1800 |
|
QC12Y10×3200 |
10×3200 |
1°30’ |
12 |
20-800 |
15 |
3840×1725×1850 |
|
QC12Y10×4000 |
10×4000 |
1°30’ |
12 |
20-800 |
15 |
4630×1900×1850 |
|
QC12Y12×2500 |
12×2500 |
1°30’ |
16 |
20-800 |
18.5 |
3235×2045×1935 |
|
QC12Y12×3200 |
12×3200 |
1°30’ |
14 |
20-800 |
18.5 |
3945×2227×2115 |
|
QC12Y12×4000 |
12×4000 |
1°30’ |
14 |
20-800 |
18.5 |
4695×2227×2200 |
|
QC12Y12×5000 |
12×5000 |
1°30’ |
7 |
20-1000 |
45 |
6100×3370×3050 |
|
QC12Y12×6000 |
12×6000 |
1°30’ |
6 |
20-1000 |
45 |
7100×3370×3050 |
|
QC12Y12×8000 |
12×8000 |
1°30’ |
5 |
20-1000 |
45 |
9100×3575×3150 |
|
QC12Y16×2500 |
16×2500 |
2° |
16 |
20-650 |
18.5 |
3235×2050×1985 |
|
QC12Y16×3200 |
16×3200 |
2° |
12 |
20-800 |
22 |
3850×2230×2258 |
|
QC12Y16×4000 |
16×4000 |
2° |
10 |
20-800 |
22 |
4700×2230×2250 |
|
QC12Y20×2500 |
20×2500 |
2°30’ |
5 |
20-1000 |
37 |
3290×2900×2450 |
|
QC12Y20×3200 |
20×3200 |
2°30’ |
4 |
20-1000 |
37 |
4000×3100×2600 |
|
QC12Y20×4000 |
20×4000 |
2°30’ |
3 |
20-1000 |
37 |
4750×3300×2800 |
|
QC12Y20×6000 |
20×6000 |
2°30’ |
3 |
20-1000 |
75 |
7050×3480×3050 |
|
QC12Y25×2500 |
25×2500 |
2°30’ |
6 |
20-1000 |
45 |
3500×3150×3500 |
|
QC12Y25×3200 |
25×3200 |
2°30’ |
5 |
20-1000 |
45 |
4200×3150×3500 |
|
QC12Y25×4000 |
25×4000 |
2°30’ |
5 |
20-1000 |
45 |
4850×3300×3500 |
|
QC12Y32×2500 |
32×2500 |
3° |
5 |
20-1000 |
55 |
3500×3150×3500 |
|
QC12Y32×3200 |
32×3200 |
3° |
4 |
20-1000 |
55 |
4200×3150×3500 |
|
QC12Y40×2500 |
40×2500 |
4° |
5 |
20-1000 |
75 |
3600×3300×3200 |
|
QC12Y40×3200 |
40×3200 |
4° |
3 |
20-1000 |
90 |
4300×3300×3400 |
|
QC12Y50×3000 |
50×3000 |
3° |
5 |
|
90×3 |
4040×3600×4800 |
|
QC12Y50×6000 |
50×6000 |
3° |
5 |
|
90×5 |
7040×2800×5100 |
|
QC12Y60×3500 |
60×3500 |
3°30’ |
5 |
|
90×4 |
5600×3800×490 | |
